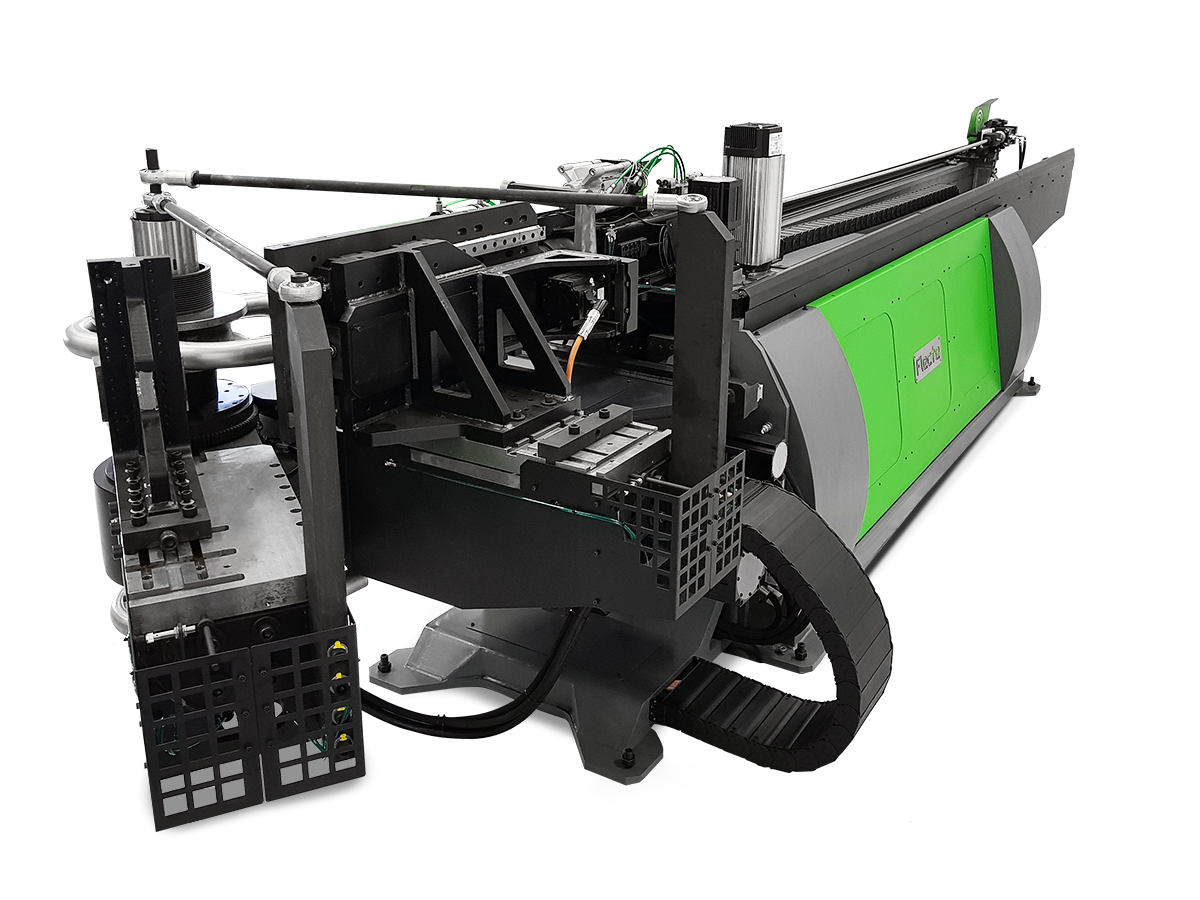

VEX 905
5 assi CNC
Curvatubi ibrida – Multi-level - 5 assi elettrici CNC - per piegatura di tubi e profili con anima e/o per interpolazione/compressione.
Tipologia: Curvatubi
Dati tecnici modello VEX 905
| Dimensioni | |
|---|---|
| Larghezza a R=0 | 1850 mm (W) |
| Lunghezza | 7200 mm (L) |
| Larghezza basamento | 1360 mm (BW) |
| Altezza | 1600 mm (H) |
| Peso | 6000 kg |
| Assi elettrici | 5 |
| Dati di lavoro | |
|---|---|
| Utile su pinza | 4000 mm (C) |
| Utile su anima | 6300 mm (M) |
| Altezza di lavoro | 1285 mm (WH) |
| Sbalzo sotto testa | 1100 mm (UH) |
| Altezza testa | 510 mm (HH) |
| Raggio ingombro testa | 200 mm (HR) |
| Centro P1 | 50 mm (P1) |
| Passaggio in pinza | 100 mm |
| Raggio medio massimo | 340 mm |
| Alimentazione | |
|---|---|
| Potenza massima assorbita | 25 kW |
| Tensione di alimentazione | 400 V |
| Velocità Assi | |
|---|---|
| Asse di piega | 65 °/sec |
| Asse di avanzamento tubo | 800 mm/sec |
| Asse di rotazione tubo | 350 °/sec |
| Asse di scostamento tubo | 500 mm/sec |
| Asse di scambio piano | 100 mm/sec |
| Precisione | |
|---|---|
| Asse di piega | 0.05° |
| Asse di avanzamento tubo | 0.05 mm |
| Asse di rotazione tubo | 0.05° |
| Asse di scostamento tubo | 0,05 mm |
| Asse di scambio piano | 0,05 mm |
| Capacità di piega | |
|---|---|
| Max tubo in ferro piegabile con anima | 90x2 mm |
| Max tubo in ferro piegabile con interpolazione | 65x3 mm |
| Max tubo in lega di alluminio piegabile con anima | 100x3 mm |
| Max tubo in lega di alluminio piegabile con interpolazione | 90x3 mm |
